라즈베리파이 led 버튼

-------------------------------------------------------------------------------------------------------------------

라즈베리파이 40개의 커넥터 pin 설명

https://apluser.tistory.com/7

3.3v , 5v파워 (+)부분으로 거의 쓸일없음

GND 접지 (-)로 생각해도 무방

led의 다리가 긴부분이 + 짧은쪽 -

GPIO 범용 입출력

GNB

이상전압에 의해 발생하는 전류를 흘려보내는 역할,안전 차원에서 필수

-------------------------------------------------------------------------------------------------------------------

브레드보드

http://www.ntrexgo.com/archives/21821

-------------------------------------------------------------------------------------------------------------------

회로도 스케치 프로그램 Fritzing

https://ddangeun.tistory.com/13

사용법 단축키

https://kocoafab.cc/tutorial/view/655

-------------------------------------------------------------------------------------------------------------------

led 버튼 만들기 참고자료

https://www.hackster.io/hardikrathod/push-button-with-raspberry-pi-6b6928

버튼 누르고 있을때 켜지기

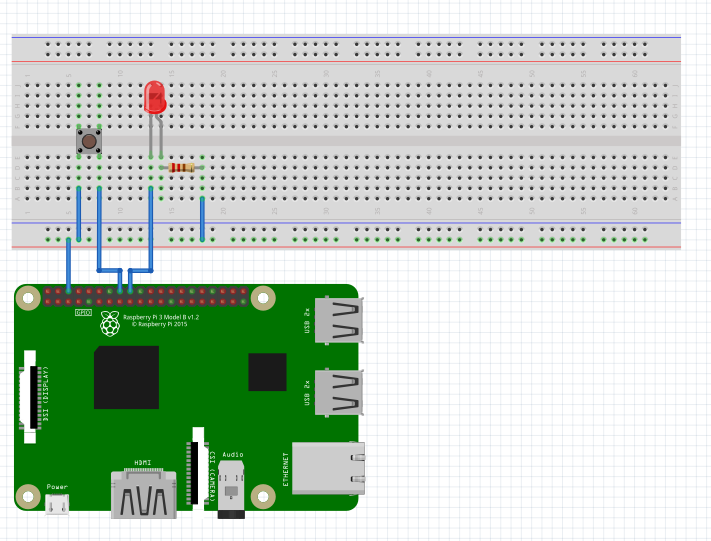

회로도

LED_Button.py

# -*- coding:utf-8 -*-  #한글 입력

import RPi.GPIO as GPIO #gpio라이브러르
import time     #sleep사용

GPIO.setmode(GPIO.BCM)  #gpio 모드 셋팅

GPIO.setup(23, GPIO.IN, pull_up_down=GPIO.PUD_UP)       #Button 입력 GPIO23
GPIO.setup(24, GPIO.OUT)                                #LED 출력GPIO24

try:
    while True:
         button_state = GPIO.input(23)  #버튼 상태 확인
         if button_state == False:      #눌러진상태면
             GPIO.output(24, True)      #출력
             print('Button Pressed...')
             time.sleep(0.2)
         else:
             GPIO.output(24, False)
except KeyboardInterrupt:       #ctrl-c 누를시
    GPIO.cleanup()


각 함수 설명

https://studymake.tistory.com/498

GPIO.setup함수

http://lhdangerous.godohosting.com/wiki/index.php/Raspberry_pi_%EC%97%90%EC%84%9C_python%EC%9C%BC%EB%A1%9C_GPIO_%EC%82%AC%EC%9A%A9%ED%95%98%EA%B8%B0

실행

python LED_Button.py

-------------------------------------------------------------------------------------------------------------------

위 코드를 응용하여 버튼 누르면 켜지고 다시누르면 꺼지기

회로도는 동일

LED_Button2.py


# -*- coding:utf-8 -*-  #한글 입력
#버튼 지속하기
import RPi.GPIO as GPIO #gpio라이브러르
import time     #sleep사용

GPIO.setmode(GPIO.BCM)  #gpio 모드 셋팅

GPIO.setup(23, GPIO.IN, pull_up_down=GPIO.PUD_UP)       #Button 입력 GPIO23
GPIO.setup(24, GPIO.OUT)                                #LED 출력GPIO24

try:
        a=False
        while True:
                button_state = GPIO.input(23)   #버튼 상태 확인
                if button_state == False:       #눌러진상태면
                        if a:
                                a=False
                        else:
                                a=True
                if a:
                        GPIO.output(24, True)   #출력
                else:
                        GPIO.output(24, False)
                time.sleep(0.15)
except KeyboardInterrupt:       #ctrl-c 누를시
    GPIO.cleanup()


실행

python LED_Button2.py
